エレクトリックエンジン

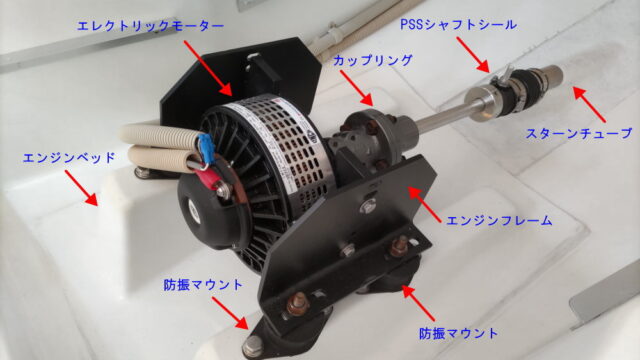

Zen24のエレクトリックエンジンは、実績のある英国のLynch Motor社製のYellowTailモデルを搭載しています。

エリザベス女王のダイヤモンドジュビリーには、テームズ川をパレードする御座船のエンジンとして選ばれました。



エレクトリックエンジン仕様

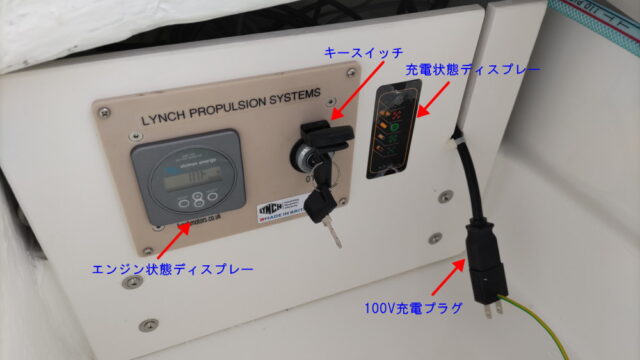

  • スロットルがニュートラル位置の時はキースイッチをオフにして下さい。
  • スロットルがニュートラル状態でキースイッチがオンの状態が約５分間経過すると、節電のために自動的に電源が切断されます。
  • 自動的に切断された場合は、キースイッチをオフにして再度オンにすると電源が復帰します。
  • 3000時間ごとにブラシ交換が必要です。

エンジンタイプ

Yellowtail 2.5
適合艇長さ(フィート)～25F
出力馬力換算5～10HP
出力KW（定格/最大）2.5KW/6KW
出力平均効率88%
駆動電圧24V
駆動電流（定格/最大）110A/220A
エンジントルク（定格/最大）16NM/35NM
エンジン回転数（定格）1290RPM
ギアｰ比（標準）1:1
プロペラシャフト回転数1290RPM
モーター本体重量14KG
コントロールボックス重量8KG



バッテリーシステム（標準装備）

  • 充電容量20A のバッテリーチャージャーが標準装備されています。
  • 100Vの陸電に繋いで充電してください。
  • 出航前は満充電にしてご使用ください。
  • 陸電につなぐケーブルの太さは2mm2以上の製品をお勧めします。
  • バッテリーの満充電には約６時間かかります。
  • ソーラーパネルでの充電は補助的な充電とお考え下さい。
  • ソーラーパネルでの晴天時での1日当たりの充電理論値は4A（発電電圧）×4h（有効日照時間）×20%（入射角、天候による減衰）＝3A×24V（1日）です。
バッテリー24V×100Ah
バッテリーチャージャー陸電100V24V×20Ah
ソーラーパネル50W×12V×2基直列24V



バッテリー航続時間と航続距離

  • 標準装備のバッテリーは、24V100Ahとなります。
  • 艇の状態や風波の影響により航続時間/距離は変動します。
  • 以下の航続時間及び航続距離は当社での実験値です。
バッテリ容量3ノット/マイル4ノット/マイル5ノット/マイル6ノット/マイル
100Ah7時間/21マイル3.5時間/14マイル2時間/10マイル1時間/6マイル
200Ah14時間/42マイル7時間/28マイル4時間/20マイル2時間/12マイル

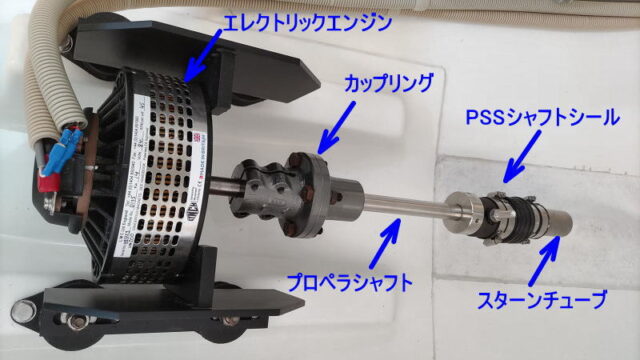

プロペラ及びプロペラシャフト（標準装備）

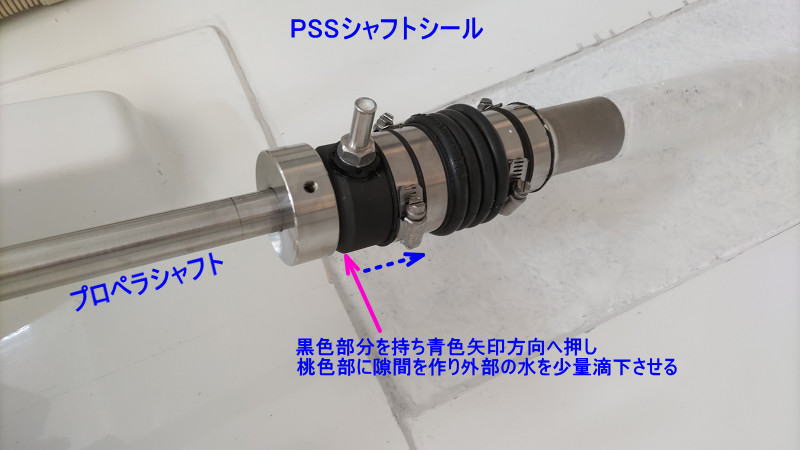

  • PSSは上下架時にエアー抜きを行ってください。
  • エアー抜きは、着水後にキャビン内部からPSSの黒色フランジ部を手で押し、海水が少量漏れ出るのを確認すればオッケイです。
プロペラシャフトSUS304　22mm
プロペラD 310 × P 250 × 3翼
スターンチューブPSSシャフトシール
